PCBite
Le système de maintien des cartes électroniques et de sondes mains libres de Sensepeek, pour mesurer et intervenir sur une carte
Une carte qui bouge, une sonde qui glisse : sur une carte de téléphone, la mesure se joue au dixième de millimètre.
PCBite, de la société suédoise Sensepeek, tient la carte par des supports magnétiques et pose des sondes qui restent seules sur leur point de mesure, les deux mains libres.
Description

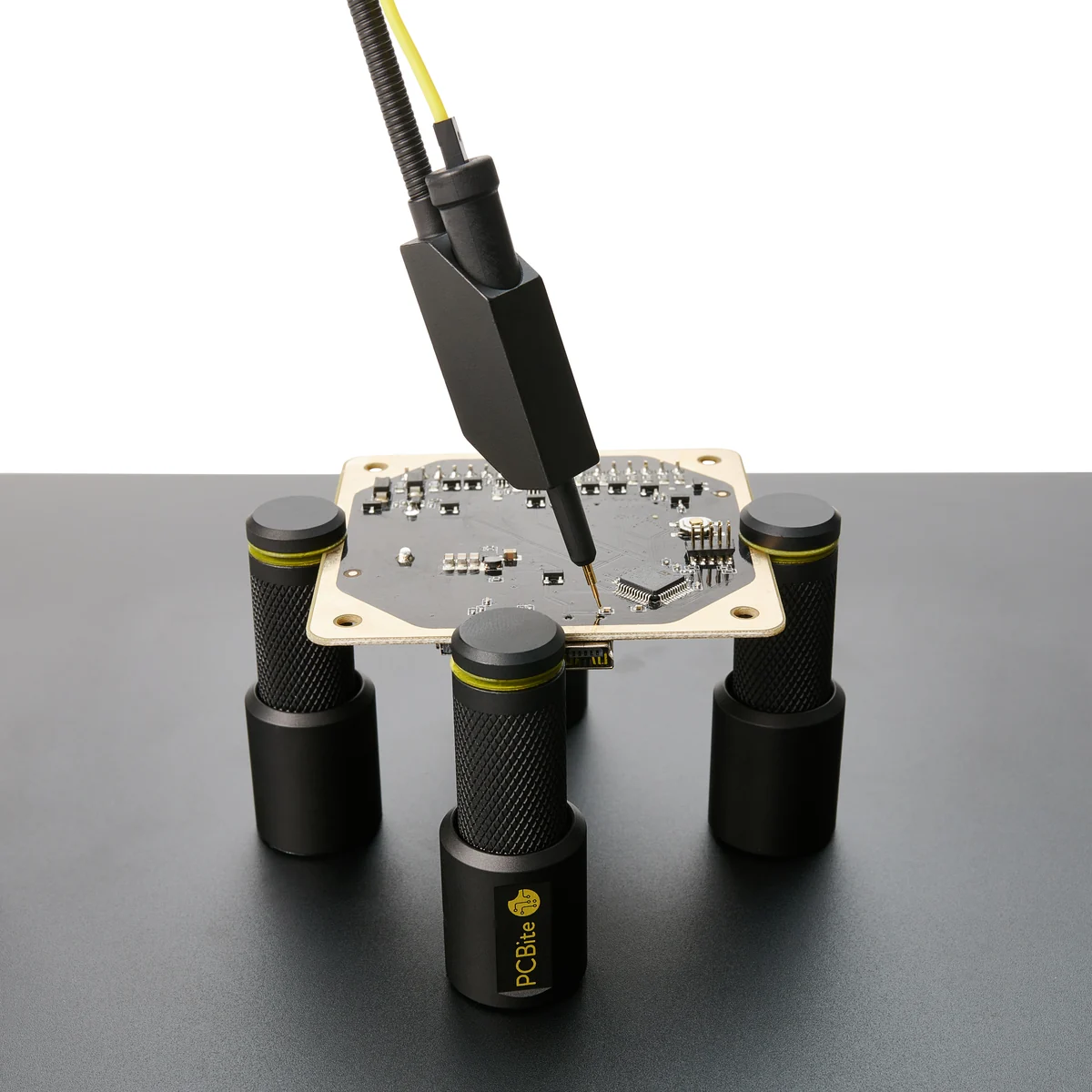

PCBite est un système de maintien et de mesure conçu et fabriqué en Suède par Sensepeek. Des supports à base magnétique se posent n’importe où sur une plaque en acier et pincent la carte par ses bords ; des sondes sur bras flexible, elles aussi magnétiques, viennent se poser sur les points de mesure et y restent par leur propre poids.
Au laboratoire, il tient la carte d’un téléphone, d’un disque ou d’un objet connecté pendant qu’on repère ses points de test, qu’on mesure ses tensions ou qu’on observe ses signaux, et pendant le raccordement ISP ou JTAG d’un lecteur comme l’EasyJTAG Plus. Les sondes se raccordent à un oscilloscope comme le DPOS350P de FNIRSI, à un multimètre ou à un analyseur logique comme le DSLogic.
Les supports et les sondes se déplacent à la main, sans vis ni réglage, et la carte peut être retournée pour atteindre sa face inférieure. Pour l’ISP d’une carte de téléphone, le VR-TABLE pose ses sondes au réglage micrométrique.
Caractéristiques
SUPPORTS DE CARTE
Aluminium 6061 usiné, sablé et anodisé noir mat ; aimant puissant dans la base, patin glissant ; mâchoire à large ouverture et ressort en inox ; rondelles isolantes jaunes pour mettre la carte sous tension sans risque.
PLAQUE
Acier inoxydable au format A4 (297 × 210 mm) ou A5, une face mate et une face polie miroir pour voir le dessous des composants ; housse isolante en option.
SONDES SQ100 À SQ500
Sondes d’oscilloscope mains libres de 100, 200, 350 ou 500 MHz ; atténuation 10:1 ; 10 MΩ ; 9 à 13,9 pF selon le modèle ; câble de 1,2 m ; 300 V eff. en catégorie II avec la protection des doigts ; pointe de 0,5 mm, 40 g.
SONDES SQ10
Sondes passives 1:1 pour multimètre ou analyseur logique, sortie sur connecteur à broches, cordons à fiches bananes.
MAINTIEN
Pointe à ressort maintenue sur le point de test par le poids de la tête ; bras flexible en métal ; base aimantée posée et relevée sans vis.
KIT DE RÉFÉRENCE

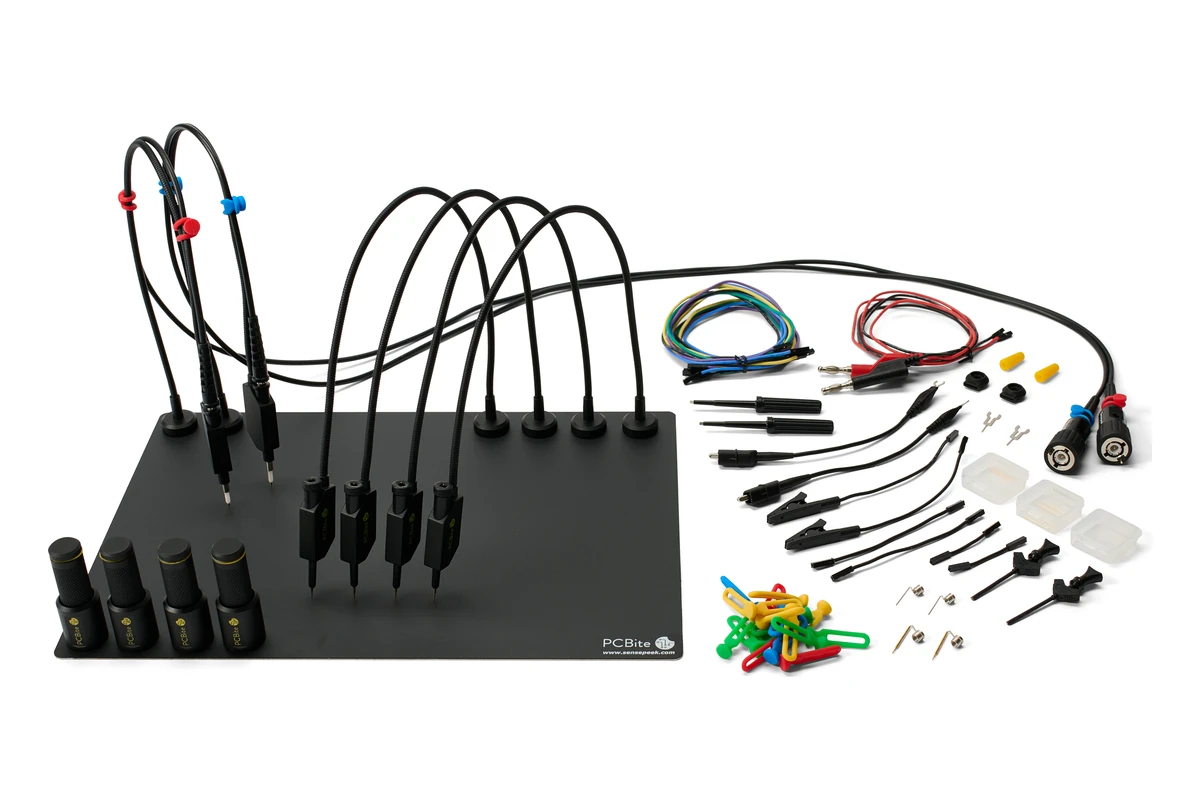

PCBite SQ500 All-In (6029), que Sensepeek présente comme son kit le plus complet : plaque A4 et housse isolante, quatre supports, deux sondes d’oscilloscope SQ500, quatre sondes SQ10 et leurs cordons, pièces d’usure.
COMPLÉMENTS
Loupe 3× PCBite ; plaque isolée A3 (297 × 420 mm) ; paire de sondes SQ10 rouge et noire pour multimètre ou alimentation.
FABRICATION
Sensepeek AB, à Vellinge, en Suède.
Les mains libres sur la carte
Des sondes qui tiennent seules

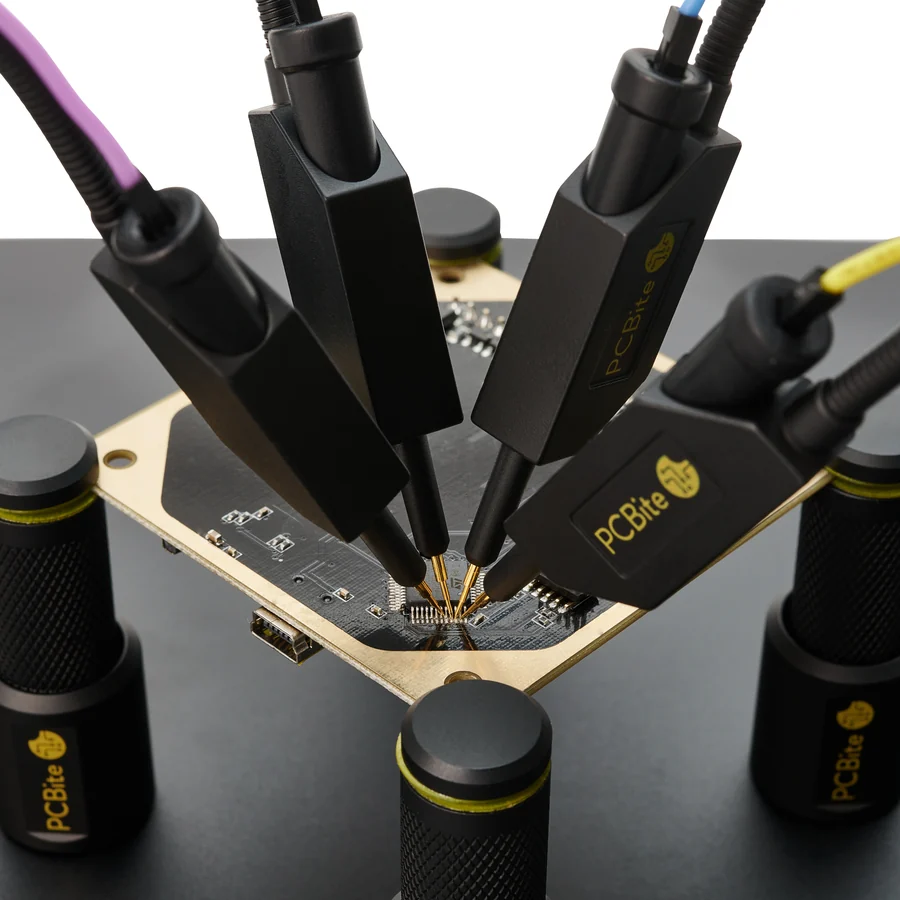

La pointe des sondes est montée sur ressort : le poids de la tête la maintient sur un point de test, une broche ou une piste, sans pince ni soudure. Plusieurs sondes se posent côte à côte sur des points voisins, et se déplacent d’un geste.
Isolées, les sondes SQ s’utilisent aussi à la main, et leur filetage M4 accepte d’autres montages.
Avec un multimètre ou un oscilloscope

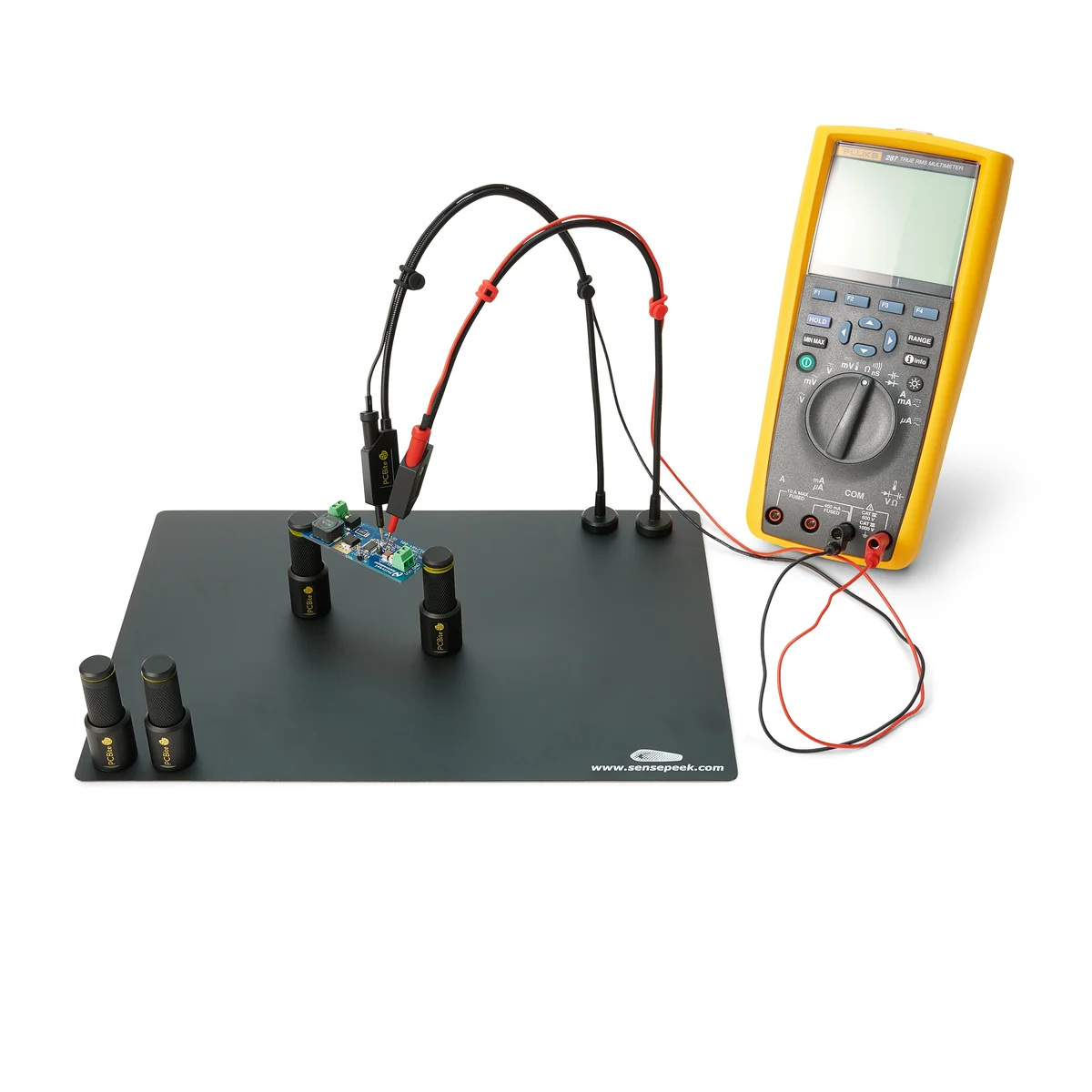

Les sondes SQ10 se branchent sur un multimètre ou un analyseur logique, les SQ100 à SQ500 sur un oscilloscope. La masse se prend au plus près du point mesuré, par une aiguille, un ressort ou un petit grappin.
La carte reste en place pour la soudure de fils ISP : les rondelles isolantes évitent tout court-circuit avec la plaque.
