Les instruments de FNIRSI pour le laboratoire et le terrain : oscilloscope, générateur, alimentation, fer à souder et air chaud
Avant de lire une mémoire, il faut alimenter la carte, observer ses signaux, souder ses fils ou dessouder la puce.
FNIRSI fabrique les instruments de ces gestes, au laboratoire comme sur le terrain : un oscilloscope, un générateur de signaux, une alimentation programmable, un fer à souder et un pistolet à air chaud, assez compacts pour tenir dans une valise de transport.
Description
FNIRSI conçoit des instruments de mesure, d’alimentation et de soudage de petit format. Pour un laboratoire d’investigation matérielle, cinq d’entre eux équipent un poste de travail sur carte électronique.

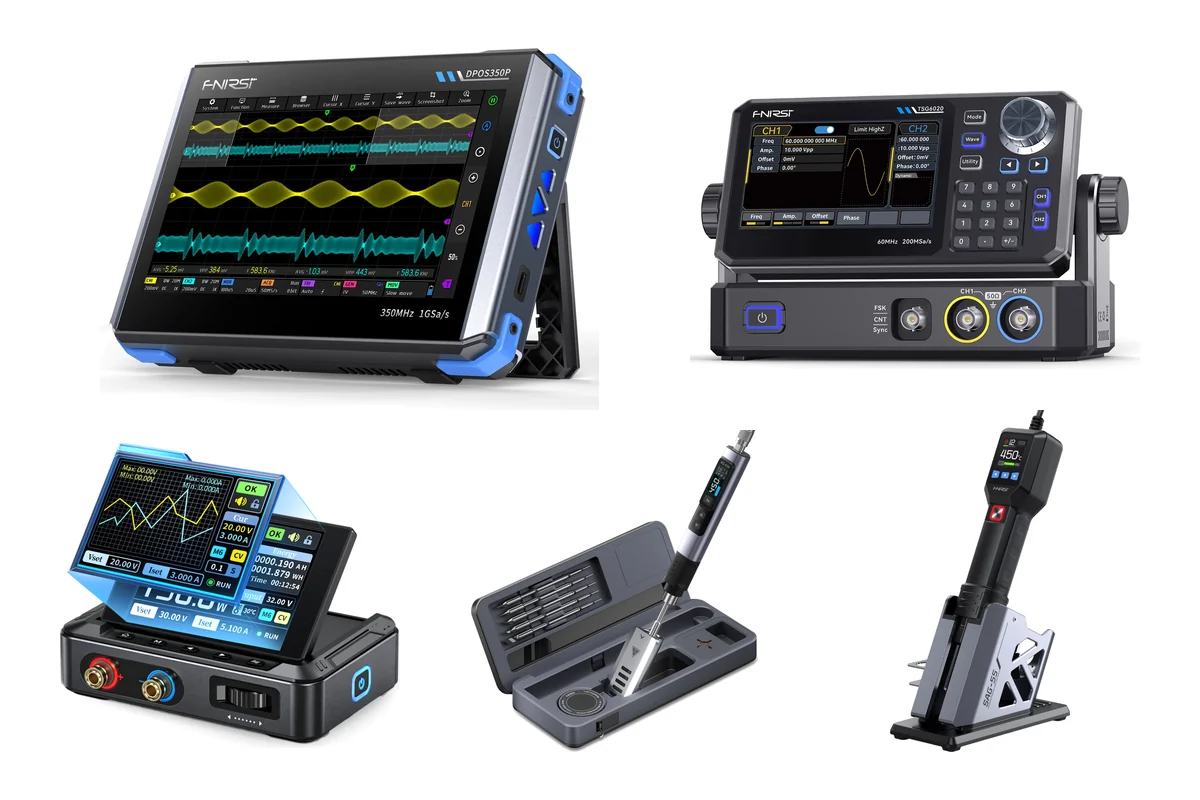

L’oscilloscope DPOS350P observe les signaux d’une carte et vérifie ses tensions ; le générateur TSG6020 injecte un signal connu dans un circuit pour en éprouver la réponse ; l’alimentation DPS-150P met sous tension un module sans sa batterie, avec un courant limité et mesuré au microampère près ; le fer HS-02 soude les fins fils d’un raccordement ISP ; le pistolet à air chaud SAG-55 dessoude un composant, une puce mémoire par exemple, avant sa lecture en chip-off.
Ils complètent les supports de carte et les sondes mains libres PCBite, l’analyseur logique DSLogic et la station de rebillage Martview RB-03.
La gamme
Mesure et alimentation

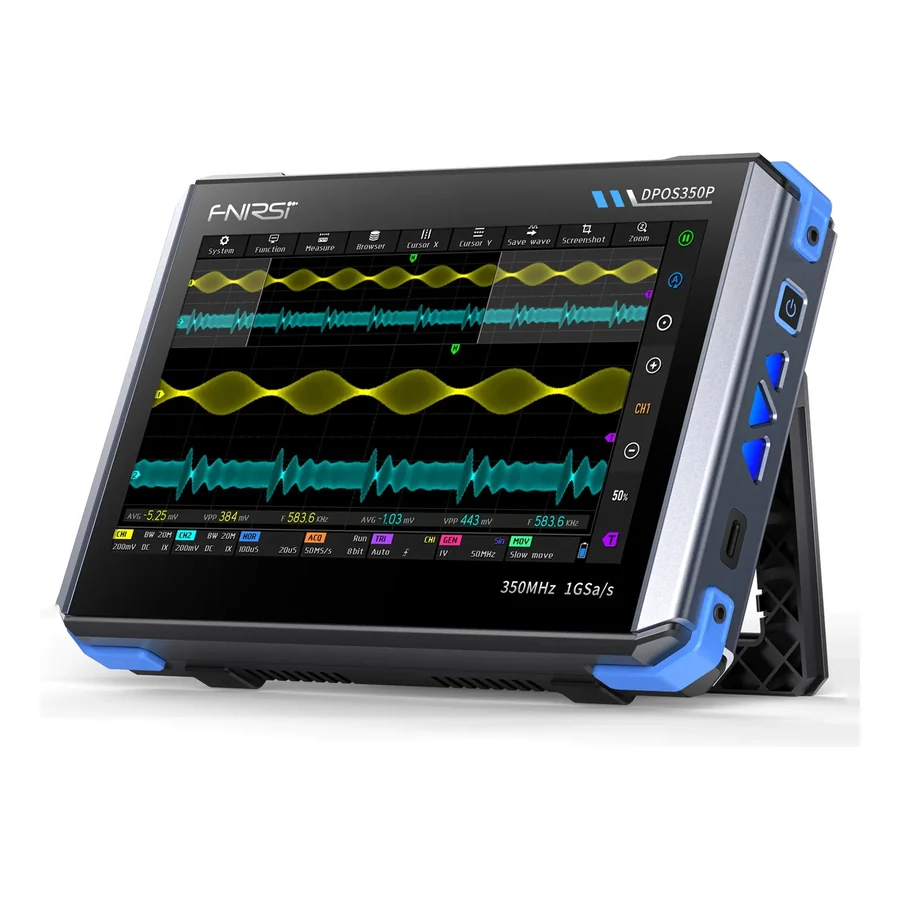

Oscilloscope DPOS350P
Une tablette 4-en-1 sur batterie : oscilloscope deux voies, générateur de signaux, analyseur de spectre et analyseur de réponse en fréquence.
- 350 MHz, 1 Géch/s, 47 kpts
- Écran tactile de 7 pouces
- Entrées protégées jusqu’à 400 V

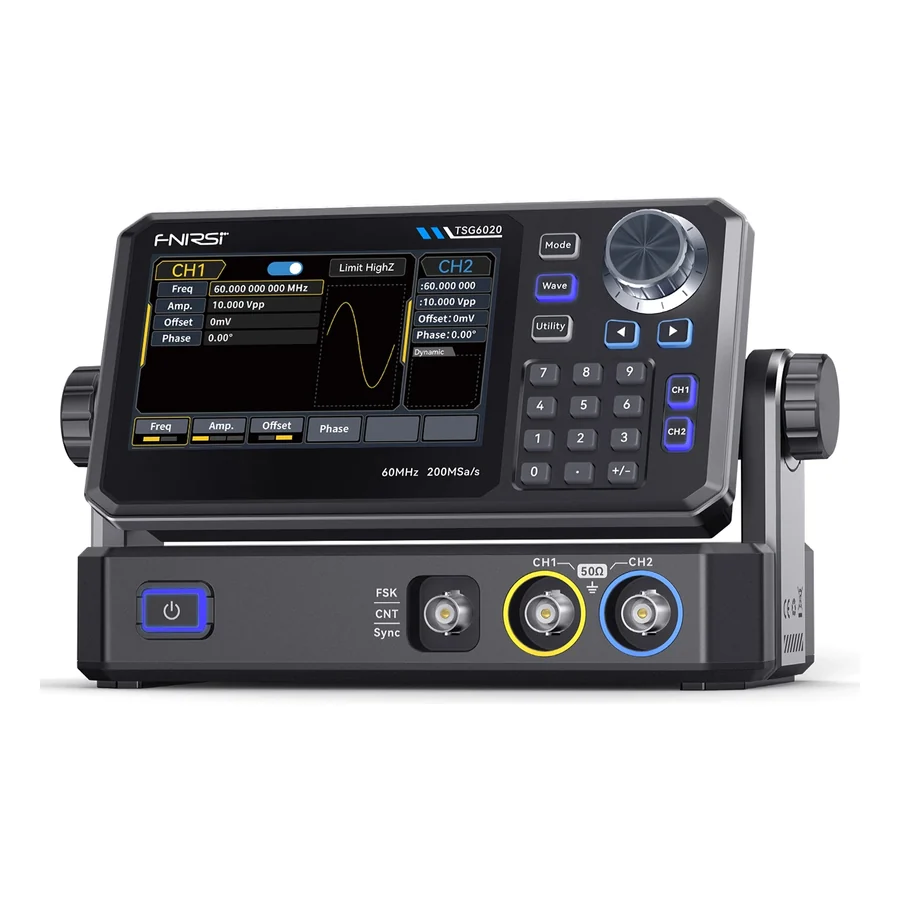

Générateur TSG6020
Un générateur de fonctions et de formes d’onde arbitraires à deux voies, décliné en TSG3020 limité à 30 MHz.
- 2 voies, 60 MHz, 200 Méch/s, 14 bits
- Modulations AM, FM, PM, FSK, ASK et PSK
- Fréquencemètre jusqu’à 100 MHz

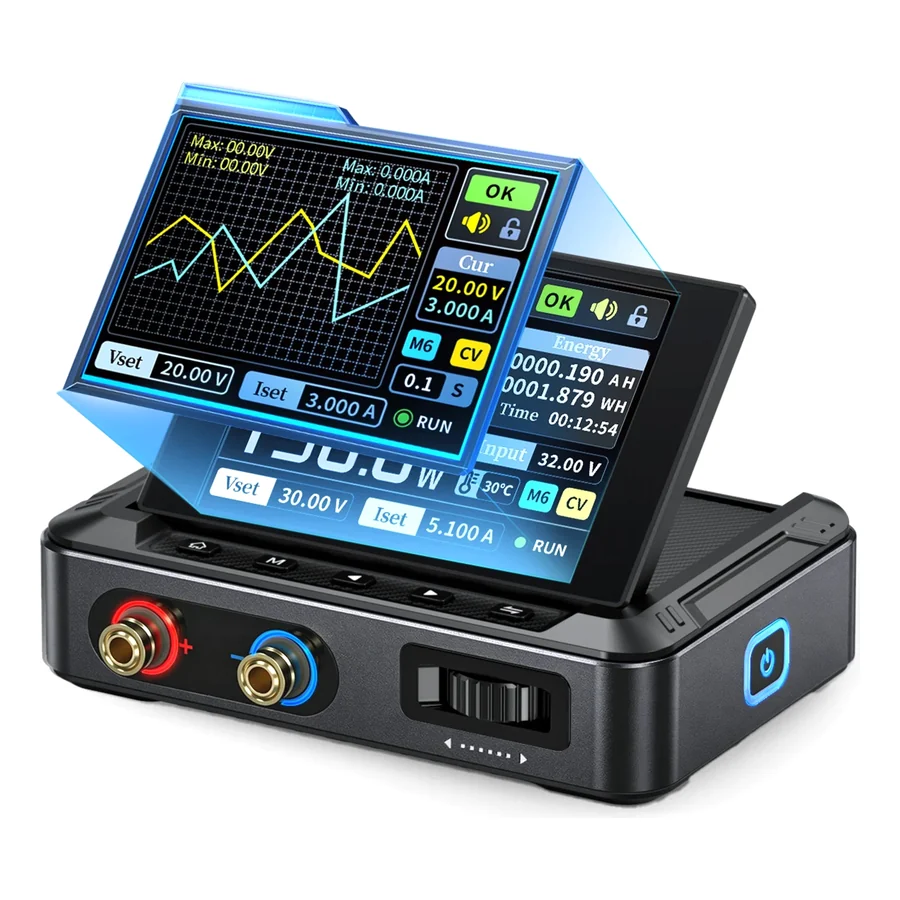

Alimentation DPS-150P
Une alimentation de laboratoire programmable qui lit le courant au microampère, alimentée par un chargeur USB-C ou un adaptateur.
- 0 à 30 V, 0 à 5 A, 150 W
- Lecture des faibles courants au microampère
- Séquences et balayages pilotés depuis un PC
Soudage

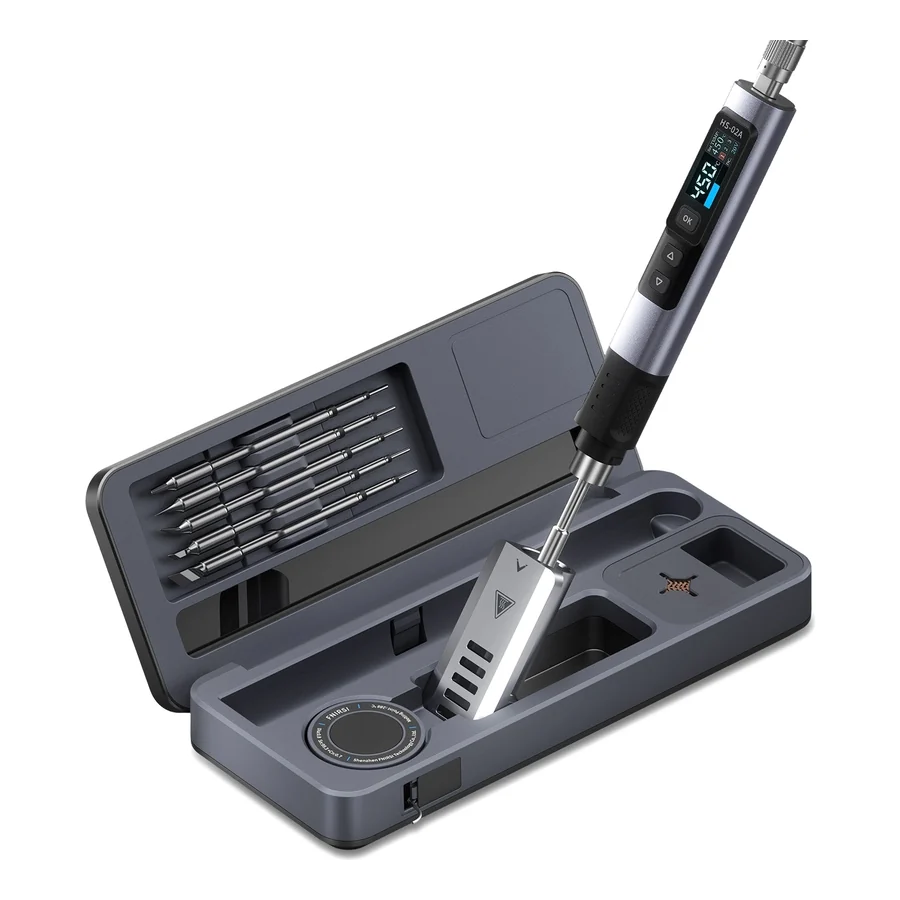

Fer à souder HS-02
Un fer à souder de 100 W au format stylo, alimenté en USB-C et livré dans un coffret de rangement.
- 100 à 450 °C
- Alimentation PD ou QC, 9 à 20 V
- Coffret avec support, pannes et fil de soudure

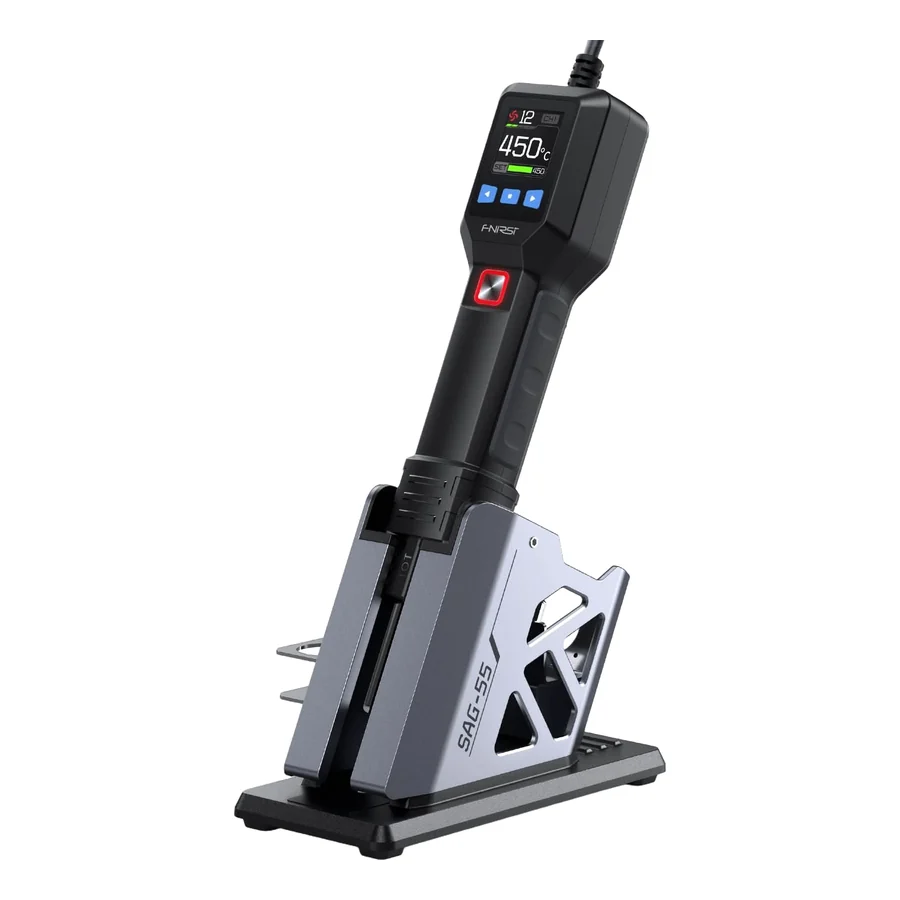

Pistolet à air chaud SAG-55
Un pistolet à air chaud de 550 W dont la poignée porte l’écran et les réglages.
- 100 à 450 °C, débit d’air en 20 niveaux
- Veille dès qu’il est reposé sur son support
- Buses de la série 850
Sur le terrain
Leur petit format les destine aussi au terrain : les cinq instruments trouvent place dans une valise de transport ou un bagage de voyage et suivent l’enquêteur pour une intervention sur place.
Le DPOS350P fonctionne sur sa propre batterie de 8 000 mAh. Le DPS-150P, qui pèse 178 g, et le HS-02 se contentent d’un chargeur USB-C ou d’une batterie externe ; le fer voyage dans son coffret, avec ses pannes et son fil de soudure. Le TSG6020 s’alimente lui aussi en USB-C. Seul le SAG-55 demande une prise secteur.
Caractéristiques
DPOS350P OSCILLOSCOPE
2 voies, 350 MHz sur une voie, 1 Géch/s, 47 kpts, temps de montée de 1 ns, impédance 1 MΩ / 14 pF ; base de temps de 5 ns à 50 s, 2 mV à 20 V par division ; tenue de 400 V ; haute résolution de 8 à 16 bits ; FFT, X-Y, persistance numérique ; 500 formes d’onde et 90 captures en mémoire, export USB.
DPOS350P ANALYSE
Générateur de 0 à 50 MHz en sinus, 14 formes d’onde, 0 à 5 V crête à crête ; analyseur de spectre de 200 kHz à 350 MHz par FFT de 4K à 32K points, cascade 2D et 3D ; analyseur de réponse en fréquence de 10 Hz à 50 MHz, gain et phase.
DPOS350P BOÎTIER
Écran tactile IPS de 7 pouces, 1 024 × 600 ; batterie de 8 000 mAh rechargeable en USB-C (QC 18 W) ; 190 × 128 × 37 mm.
TSG6020 ET TSG3020
2 voies, 60 MHz (TSG6020) ou 30 MHz (TSG3020), 200 Méch/s, 14 bits ; de 1 mVpp à 10 Vpp sur 50 Ω, jusqu’à 20 Vpp en haute impédance sous 10 MHz ; sinus, carré, rampe, impulsion, bruit, continu et formes arbitraires, 24 en mémoire ; modulations AM, FM, PM, FSK, ASK, PSK ; balayage linéaire ou logarithmique de 1 ms à 500 s ; fréquencemètre 7 chiffres de 100 mHz à 100 MHz ; écran tactile de 4,3 pouces.
DPS-150P
Entrée de 5 à 32 V continu (chargeur PD 3.1 ou QC, adaptateur, batterie externe) ; sortie de 0 à 30 V, 0 à 5 A, 150 W, modes CV et CC ; résolution de 10 mV et 1 mA ; lecture du courant à 0,2 % + 5 µA sous 500 µA ; ondulation de 10 mV crête à crête au plus ; huit protections ; six préréglages ; sorties séquentielles et balayages ; logiciel pour PC ; écran pivotant de 2,8 pouces ; 106 × 76 × 28 mm, 178 g.
HS-02
100 W, 100 à 450 °C, alimentation USB-C PD ou QC de 9 à 20 V, sans batterie ; écran IPS de 0,96 pouce ; trois températures mémorisées, veille, arrêt automatique et verrouillage ; HS-02A avec 6 pannes (I, JS, K, KU, B, C2), HS-02B avec 3 (I, IS, K) ; coffret de rangement.
SAG-55
550 W, 100 à 450 °C, secteur de 200 à 240 V ; ventilateur sans balais, 80 L/min réglables en 20 niveaux ; écran LCD de 1,54 pouce sur la poignée ; trois préréglages ; veille par capteur magnétique, air froid ; tube de 80 mm pour les buses de la série 850 ; câble de 1,2 m ; version Pro avec support de veille.
