VR-TABLE

Multi-COM, société polonaise spécialisée dans la récupération de données et les solutions forensiques, conçoit à Kolbuszowa les plateformes VR-TABLE pour l’accès aux cartes électroniques sans soudure. La carte du téléphone, de la tablette, du GPS ou du calculateur reste entière : sa mémoire est lue en place, par les points de test, au lieu d’être dessoudée.

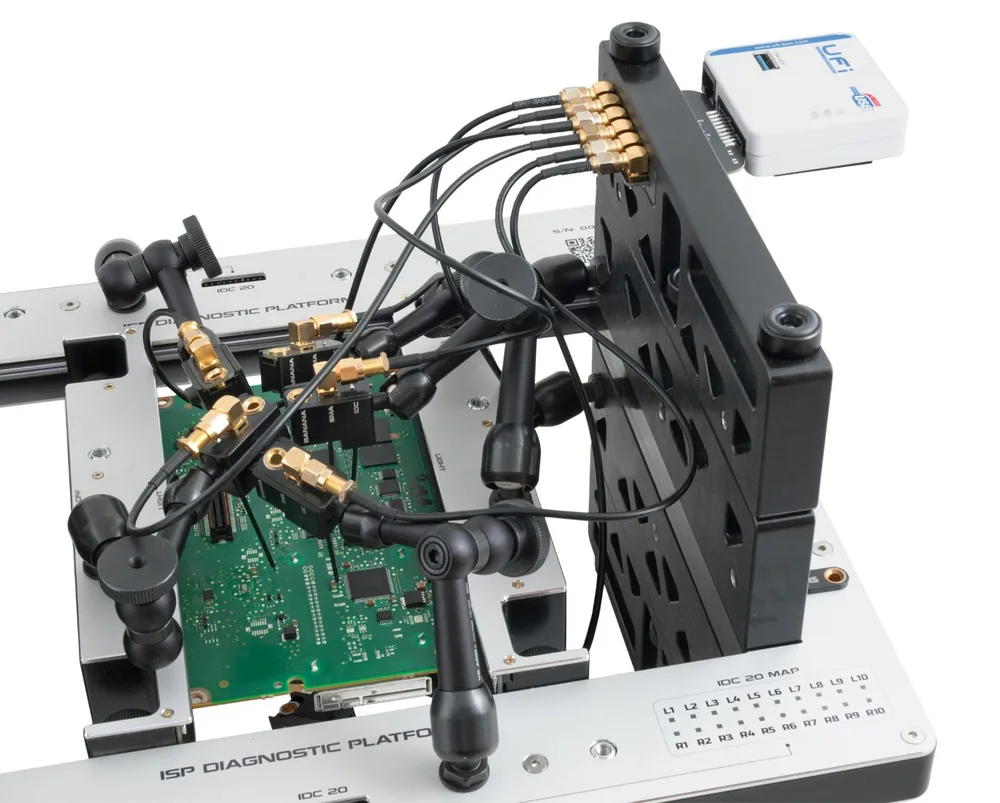

La plateforme tient la carte, positionne les sondes et achemine les signaux vers le boîtier de service du laboratoire, comme l’EasyJTAG de Z3X, le Medusa Pro ou l’UFI Box. La lecture de la mémoire, son décodage et son analyse relèvent de ce boîtier et des logiciels validés du laboratoire.

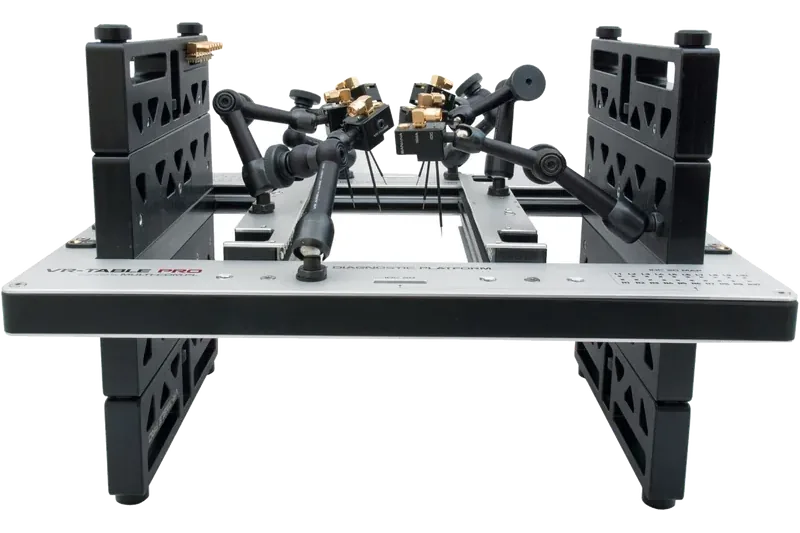

Le VR-TABLE PRO, à accès double face, succède au VR-TABLE d’origine, dont la plateforme et les accessoires restent disponibles. Les deux s’adressent aux laboratoires forensiques, aux services d’enquête et aux organismes publics, aux experts judiciaires, aux laboratoires de récupération de données, ainsi qu’aux spécialistes de l’électronique mobile et automobile.

La mémoire lue en place

Les fabricants exposent sur la carte des points de test reliés aux lignes de la mémoire et du processeur. Le VR-TABLE y pose ses sondes : la mémoire se lit sur la carte, en ISP, sans que le composant soit chauffé ni retiré.

Moins de risques que le dessoudage

Le dessoudage expose le composant à la chaleur, demande une station de reprise, se reproduit mal d’une carte à l’autre et risque d’arracher des pastilles. Sur le VR-TABLE, la carte reste intacte et le montage se refait à l’identique ; Multi-COM annonce une première lecture en quelques minutes.

Un contact stable

La pression et la position des sondes restent constantes pendant les longues lectures et écritures, ce qui limite les pertes de connexion et les communications interrompues.

Le procédé exact dépend de l’état de la carte et des points de test disponibles. Quand la carte est trop endommagée pour un accès par ses points de test, le chip-off prend le relais, avec une machine comme le PDR Chipmate.

Sans démonter la carte

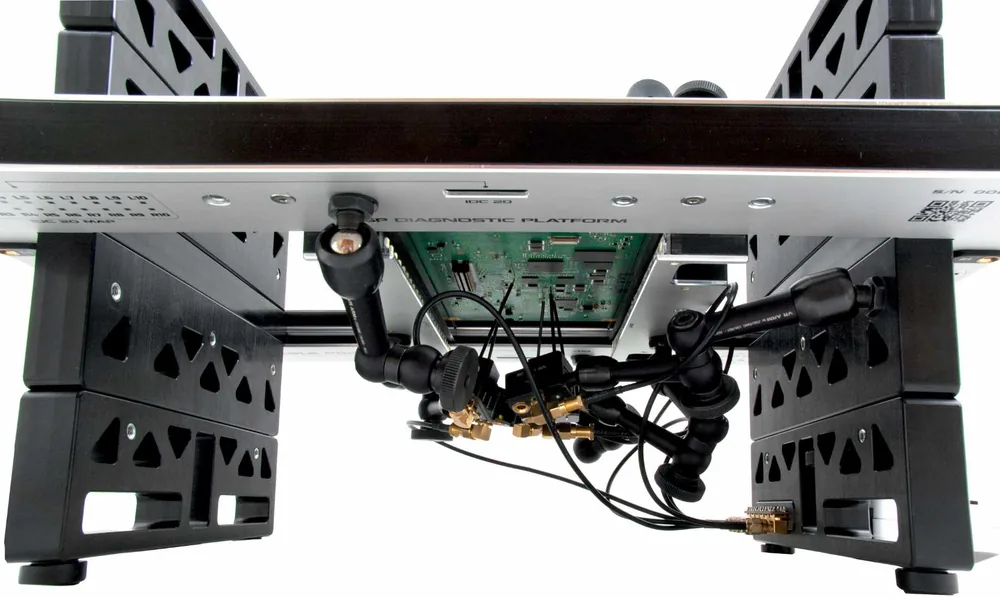

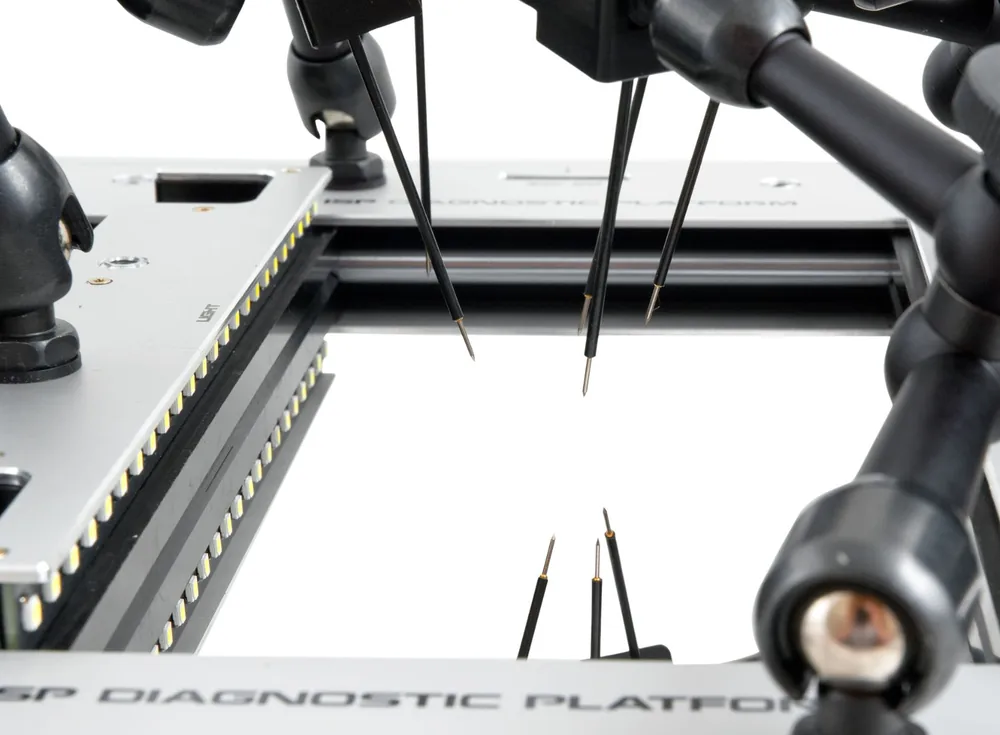

Sur les cartes récentes, les points d’alimentation, de données, d’horloge et de remise à zéro se répartissent souvent entre le dessus et le dessous. Le VR-TABLE PRO tient la carte fixe et alignée, et donne accès à ses deux faces sans la démonter ni la retourner.

Sous le microscope

La carte reste immobile pendant que l’opérateur place ses sondes, ce qui facilite le travail au microscope. Des LED intégrées éclairent la zone de travail ; elles fonctionnent sur deux accumulateurs 18650, non fournis.

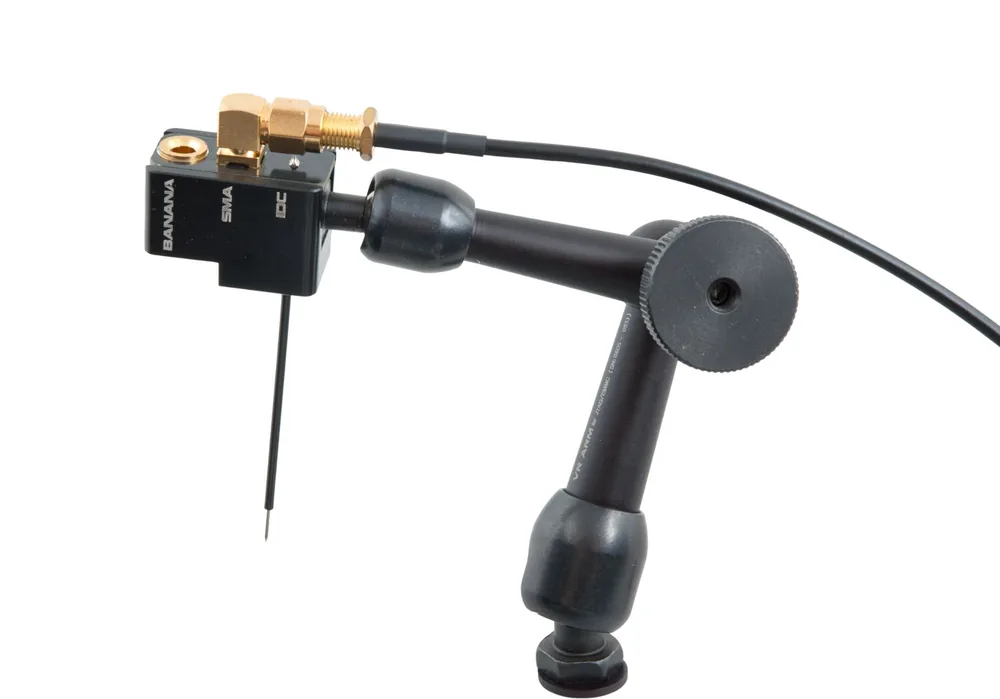

Dix bras micrométriques

Chaque bras se règle au micromètre pour poser la sonde avec précision, y compris sur des cartes compactes à forte densité, et la maintient sans pression excessive. Le jeu de dix bras modulaires se prête aux prises de contact en plusieurs points.

Des sondes à ressort 3 en 1

Les sondes fournies maintiennent une pression constante sur les points de test. Leurs connecteurs SMA se convertissent vers d’autres standards par adaptateur, et des douilles banane de 4 mm les relient directement aux instruments et aux boîtiers.

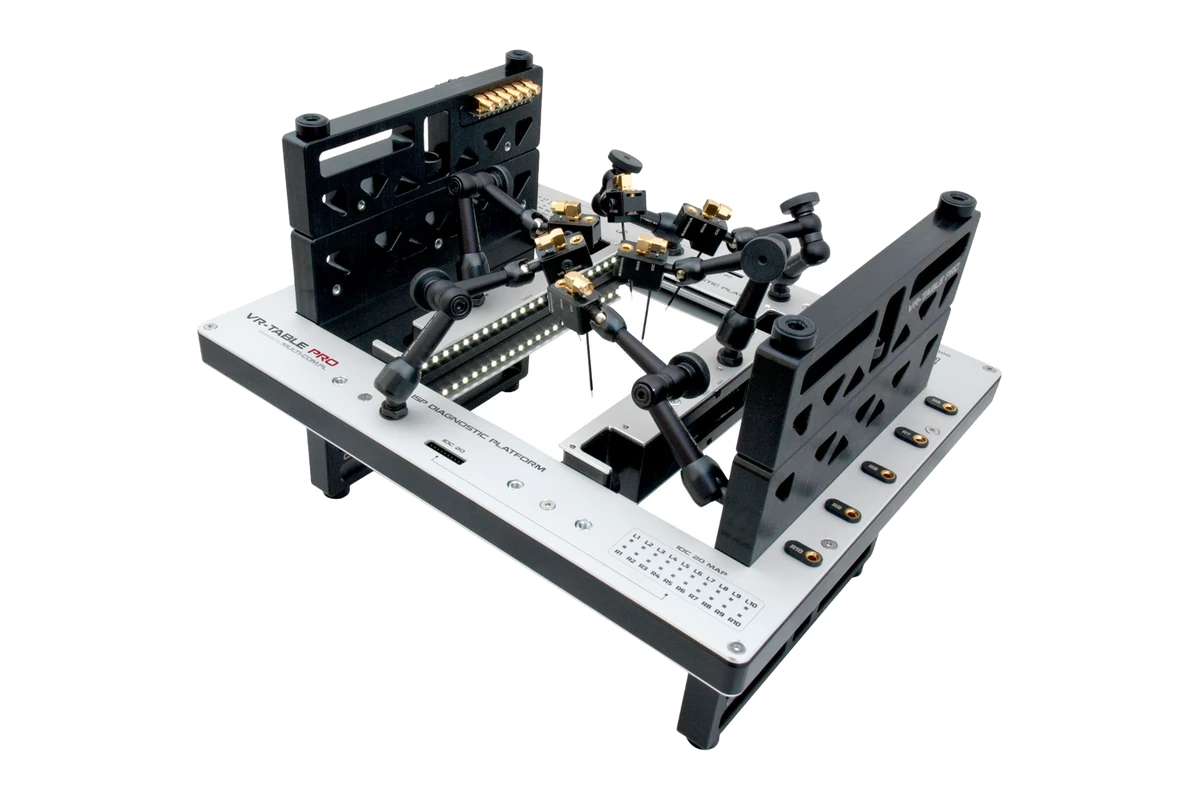

Une construction de laboratoire

La plateforme est en aluminium brossé et en TecaForm-H, ses guides et supports sont entièrement montés sur roulements, et ses rehausses magnétiques sont tenues par aimants et vis de blocage.

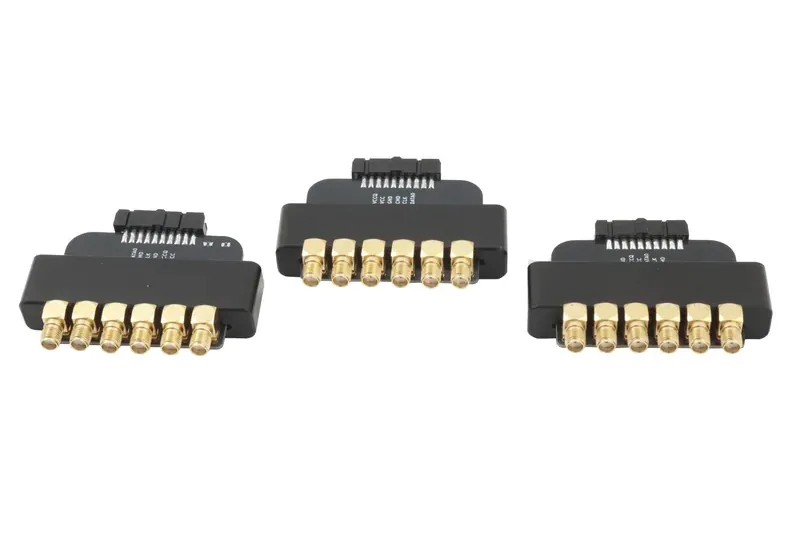

Des adaptateurs à glisser

Les boîtiers de service et les programmateurs se raccordent par des adaptateurs à glisser. L’adaptateur entre dans son support sans outil, les câbles d’alimentation et de signal s’y branchent, puis le boîtier : le raccordement n’est plus à refaire à chaque intervention, et le trajet des signaux reste court et ordonné.

Les boîtiers Z3X / EasyJTAG, Medusa Pro, UFI Box, FLASH64 et Octoplus sont pris en charge, et un support dédié, fixé sur une rehausse, accueille par exemple le Medusa PRO II ou le FLASH64. La compatibilité dépend de l’adaptateur, du boîtier, de l’appareil examiné et de la configuration retenue.

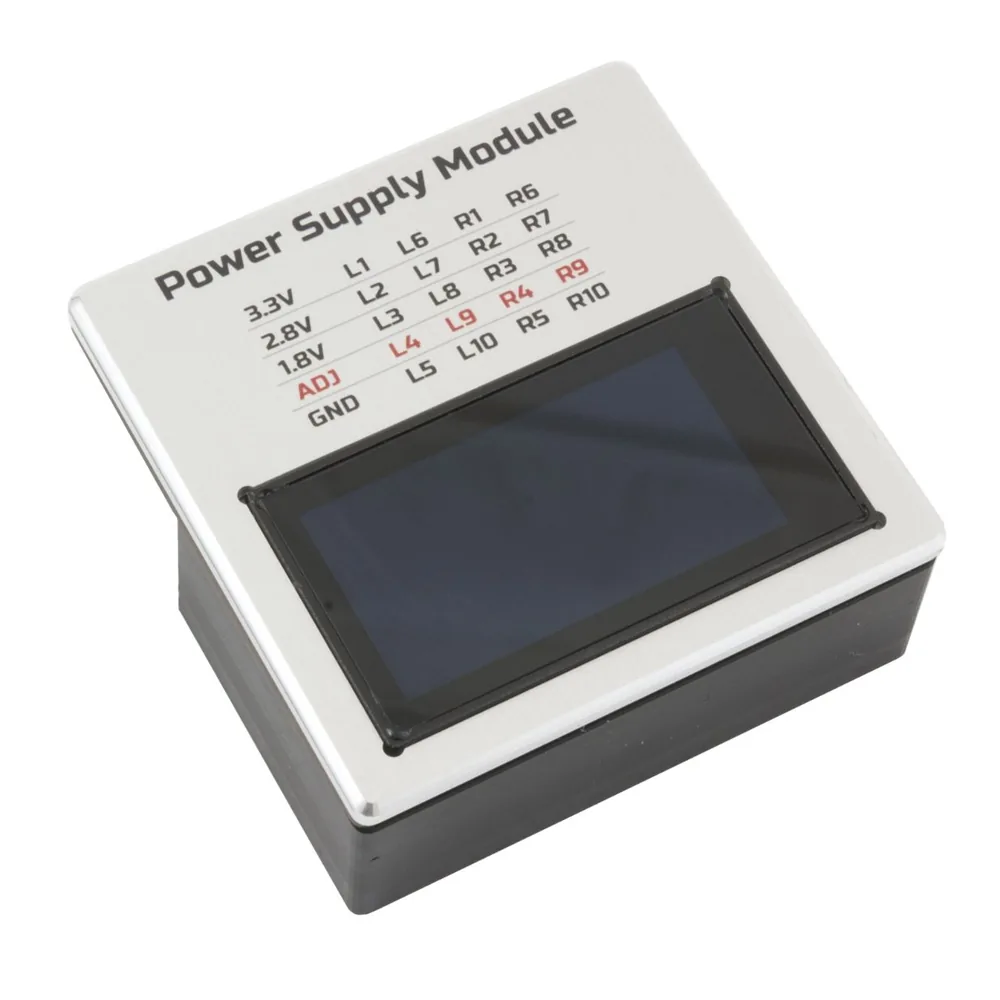

Un module d’alimentation à écran tactile

Le module pilote les lignes d’alimentation depuis son écran tactile : sorties fixes de 3,3 V, 2,8 V et 1,8 V, ligne VCCQ réglable de 1,2 V à 3,6 V, et courant consommé affiché en direct pendant l’intervention.

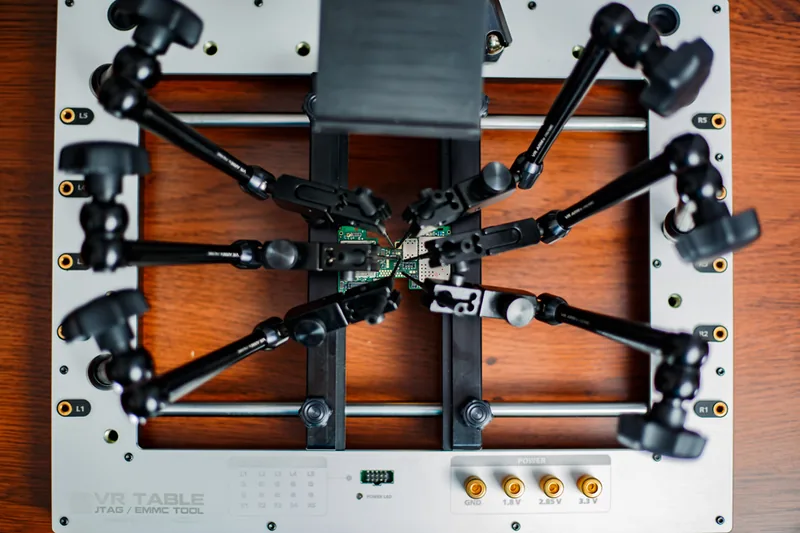

Le VR-TABLE PRO succède au VR-TABLE d’origine et en reprend le principe : tenir la carte et poser les sondes sans soudure. Il y ajoute l’accès aux deux faces de la carte, de nouvelles interfaces et un module d’alimentation à écran tactile.
