Les supports de test eMMC et UFS pour lire les mémoires des smartphones dessoudées
Une puce dessoudée ne se lit bien que si chacune de ses billes trouve son contact.
iCFriend fabrique des supports de test pour les mémoires eMMC et UFS des smartphones, compatibles avec les principaux programmateurs.
Description
iCFriend, fondé en 2017, conçoit du matériel de lecture et de réparation des mémoires à semi-conducteurs. Ses supports de test reçoivent la puce et se raccordent, par des cartes d’adaptation, aux programmateurs du marché.
Les supports se raccordent à l’EasyJTAG Plus de Z3X et aux boîtiers Medusa, UFi et F64. Des câbles ISP permettent aussi de lire une mémoire eMMC ou UFS restée sur sa carte.
Pour un laboratoire, ils complètent une station de chip-off comme le PDR Chipmate : la puce retirée, nettoyée et rebillée se pose dans le support, guidée par un cadre de centrage à sa taille, et se lit sans nouvelle soudure.
Supports et accessoires
Support eMMC 13-en-1
Un support de test 9-en-1 et une carte 4-en-1 couvrent treize boîtiers eMMC et eMCP.
- BGA153, 254, 221, 162, 169, 186, 100, 136 et 529
- Compatible EasyJTAG, Medusa, UFi et F64
- 57 × 57 mm

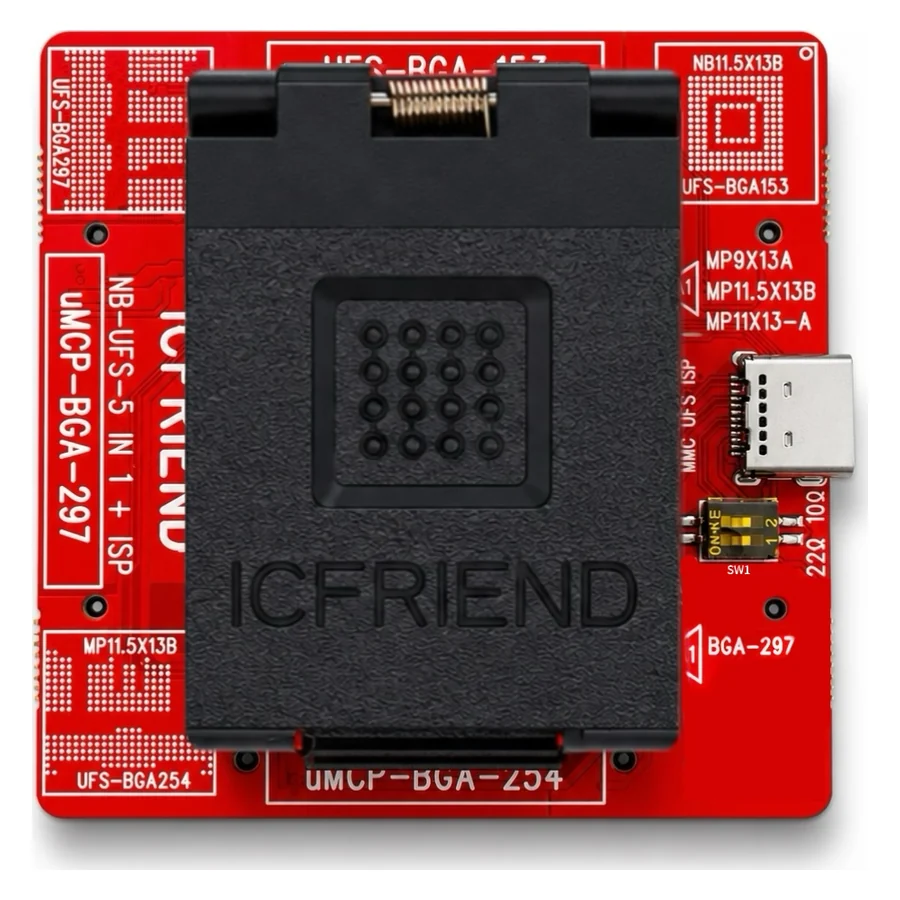

Support UFS 5-en-1
Un seul support pour les UFS en BGA153, BGA254 et BGA297, avec trois cadres de centrage et des câbles ISP.
- UFS 2.0 à 5.0, toutes versions
- Version ISP à connecteur USB-C
- Compatible F64, EasyJTAG, Medusa et UFi

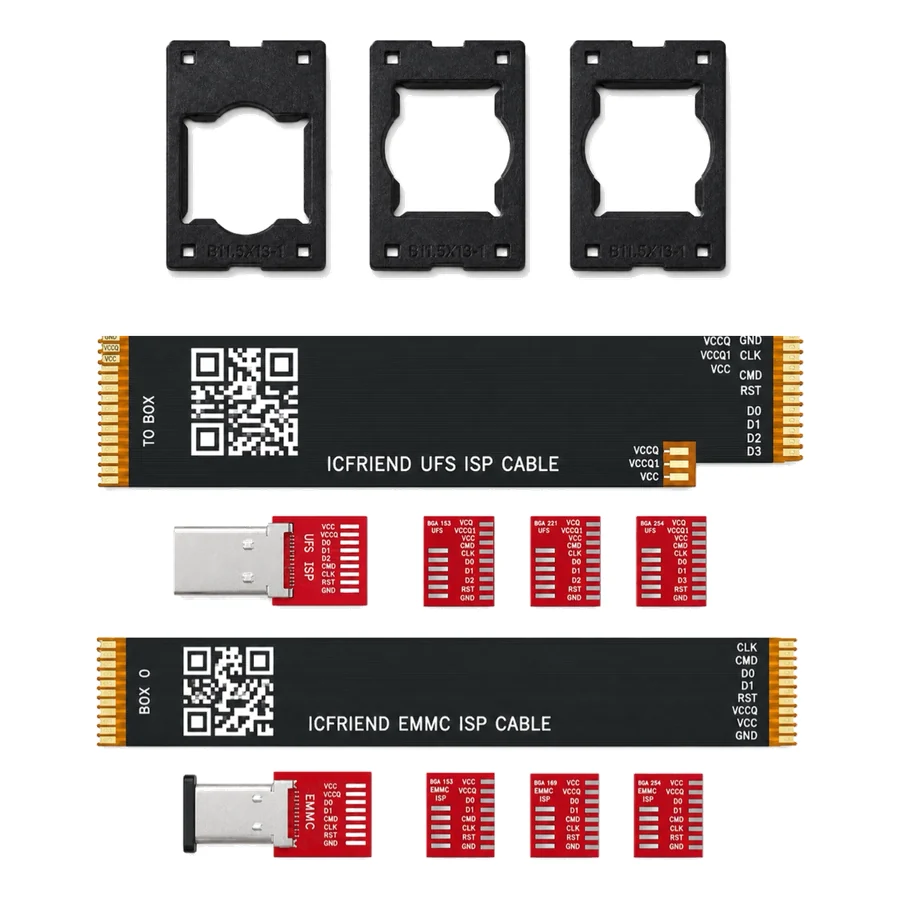

Cadres et câbles ISP
Les cadres de centrage, un par taille de boîtier, et les câbles ISP pour lire une mémoire restée sur sa carte.
- Cadres 11,5 × 13, 11 × 13 et 9 × 13 mm
- Câbles ISP eMMC et UFS
- Embouts par boîtier BGA
Caractéristiques
NORMES
UFS 2.0 à 5.0, toutes versions, selon iCFriend ; eMMC et eMCP en BGA, sur le support 13-en-1.
BOÎTIERS eMMC
BGA153, 162, 169, 186, 221, 254, 100, 136 et 529 avec le support 13-en-1.
BOÎTIERS UFS
BGA153, 254 et 297 avec le support 5-en-1, cadres de centrage 11,5 × 13, 11 × 13 et 9 × 13 mm.
MÉMOIRES
Samsung, SK hynix, Micron, Kioxia, Toshiba, Kingston, SanDisk, YMTC, CXMT, Longsys et Biwin, entre autres.
PROGRAMMATEURS
EasyJTAG Plus de Z3X, Medusa, UFi et F64, par cartes d’adaptation.
DURÉE DE VIE
iCFriend annonce 50 000 utilisations pour son support UFS 5-en-1.
Du support au programmateur

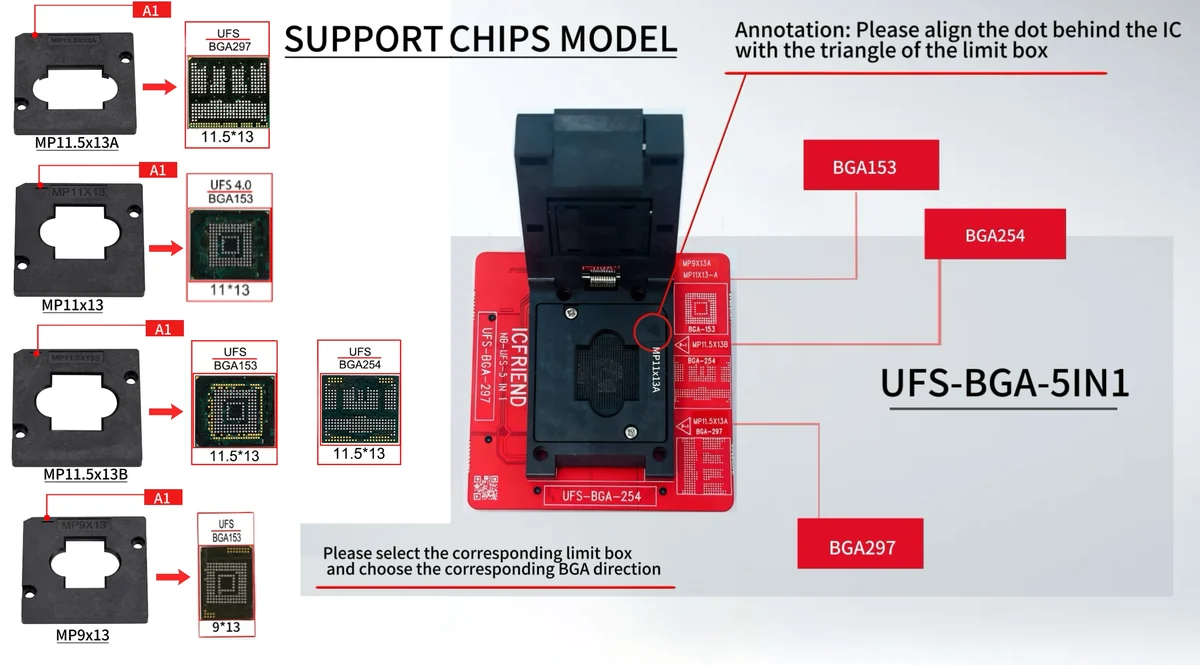

Le bon cadre pour la bonne puce

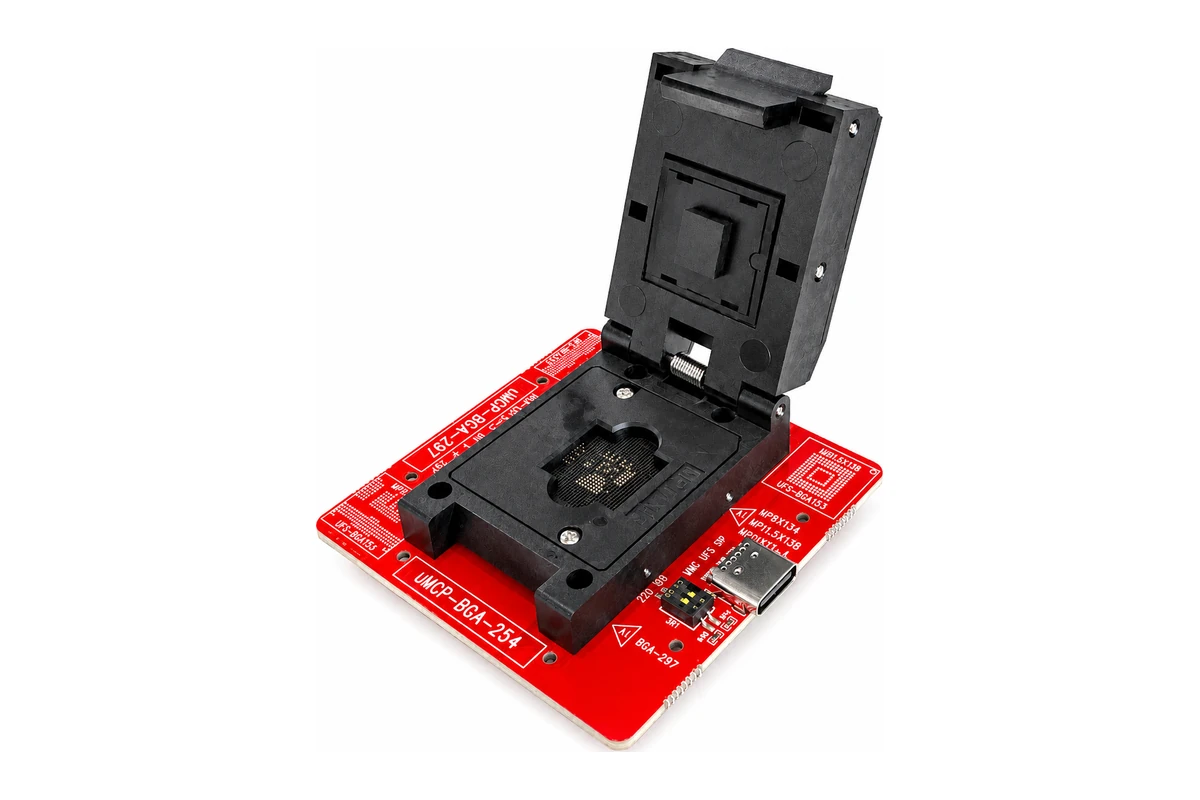

Chaque boîtier BGA a son cadre de centrage : la puce s’y pose en alignant son repère sur le triangle du cadre, puis le couvercle à ressort la plaque sur les contacts. Le support se branche ensuite sur le programmateur, directement ou par une carte d’adaptation.
